Refuerzo de forjados con hormigón ligero y conectores estructurales (Sistema Olympus FLOOR)
En la rehabilitación y refuerzo ligero de forjados antiguos (madera, acero, etc.) es con frecuencia necesario realizar acciones de refuerzo en función de una excesiva deformación, o bien para adecuar la capacidad portante a las nuevas demandas de la normativa o con motivo de un cambio de uso del edificio.
Este artículo ha sido actualizado para incluir soluciones estructurales modernas como Olympus FLOOR, que mantienen la filosofía de refuerzo ligero de forjados mediante losa colaborante pero con sistemas certificados de última generación.
Por otro lado, los viejos forjados en rehabilitación requieren intervenciones de refuerzo estructural ya que han sido realizados para soportar cargas pequeñas.
En general, los sistemas de refuerzo ligero de forjados —independientemente del fabricante— se basan en la ejecución de una capa de compresión solidarizada al forjado existente.
Olympusofrece 3 soluciones certificadas para realizar el refuerzo estructural mediante capa de compresión según el tipo de forjado existente.

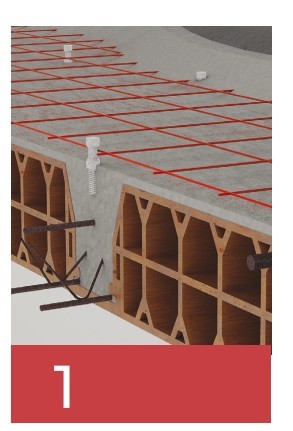

Sistema OLYMPUS FLOOR PARA FORJADOS A PARTIR DE 4CM DE ESPESOR

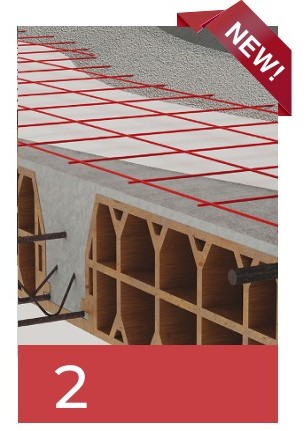

Sistema OLYMPUS MORTERO ESTRUCTURAL RÁPIDO PARA FORJADOS A PARTIR DE 3 CM DE ESPESOR

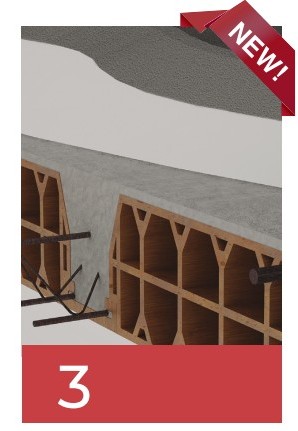

Sistema OLY GROUT HPC SYSTEM PARA FORJADOS CON ESPESORES ENTRE 1,5 Y 3 CM
¿Cómo reforzamos un forjado por la cara superior?
En términos prácticos este proceso consiste, al vertido de una capa de compresión de hormigón estructural aligerado, mediante los hormigones premezclados de la gama OLY GROUT CLS, con espesores habituales de 4–5 cm, en conjunto a los conectores estructurales para forjados (OLY CONNECT FLOOR) fijados a la estructura del forjado existente, permite el refuerzo simple y seguro del forjado, reduciendo las cargas estructurales respecto a un hormigón tradicional (reducción del 40% del peso) y realizando un forjado mixto en el que la nueva losa trabaja a compresión y el forjado antiguo a tracción.
¿Que ventajas nos aporta?
Los sistemas colaborantes de Olympus FLOOR aportan mejoras estructurales significativas. Permiten intervenciones ligeras con alta eficiencia mecánica. y ofrecen una compatibilidad elevada con forjados antiguos, incluso en obras de rehabilitación complejas.
Ventajas principales de los Sistemas OLYMPUS FLOOR
Compatible para todo tipo de forjados Sistemas aplicables sobre madera, acero, hormigón y fábrica cerámica, ampliando el rango de intervención en rehabilitación estructural.
Aumento real de capacidad portante El forjado existente y la nueva losa colaborante trabajan como un elemento mixto gracias a OLY CONNECT FLOOR, obteniendo incrementos de rigidez y resistencia superiores al 200%.
Mayor rigidez y control de deformaciones La capa colaborante mejora la respuesta frente a cargas permanentes y variables, reduciendo flechas y vibraciones en forjados de madera, acero o fábrica.
Permite refuerzos de bajo espesor (1,5–3 cm) Los hormigones aligerados OLY GROUT CLS / HPC y los conectores de cabeza rebajada permiten intervenciones mínimas en altura, esenciales en rehabilitación.
Compatibilidad total con edificios existentes Materiales ligeros, no corrosivos y de alta durabilidad (malla OLY MESH GLASS) garantizan un comportamiento estable en estructuras antiguas.
Mejor comportamiento sísmico Conexiones perimetrales OLY CHAIN convierten el forjado en un diafragma rígido, optimizando la transmisión de esfuerzos horizontales.
Reducción del peso añadido Los recrecidos con OLY GROUT pesan hasta un 40% menos que un hormigón tradicional, minimizando cargas en muros y cimentaciones.

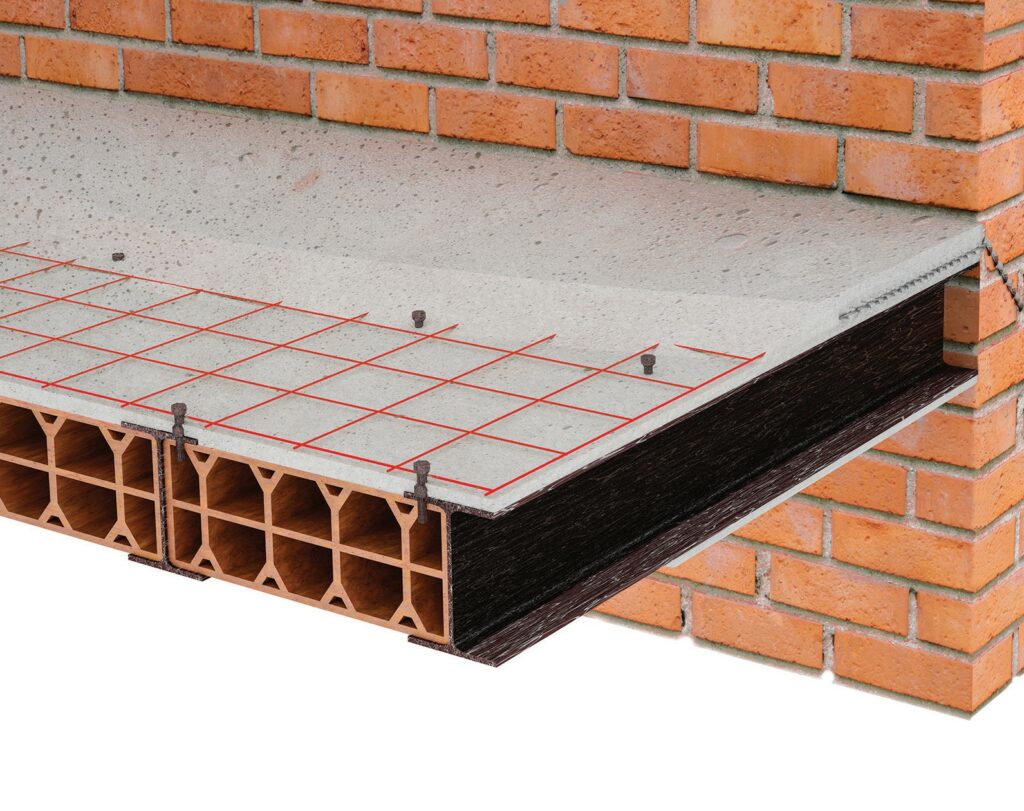

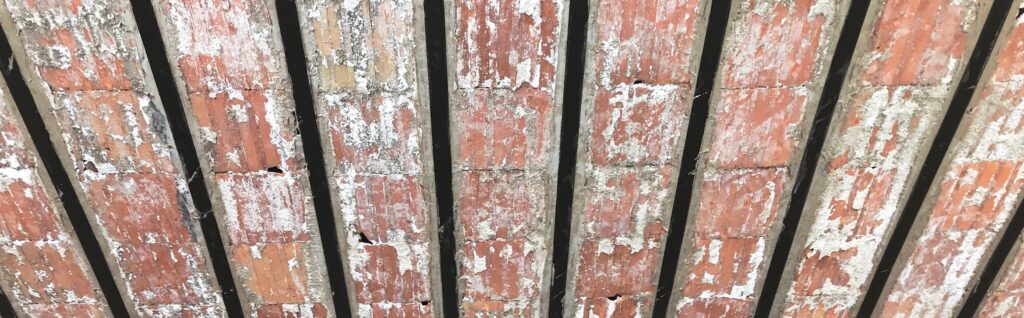

Forjado de MaderaForjado métalicoForjado cerámico – cemento
¿Cuáles son los Sistemas OLYMPUS FLOOR?
Para ejecutar la capa de compresión contamos con 3 tipos soluciones estructurales ligeras, que permiten reducir el peso propio del forjado manteniendo una elevada resistencia mecánica.

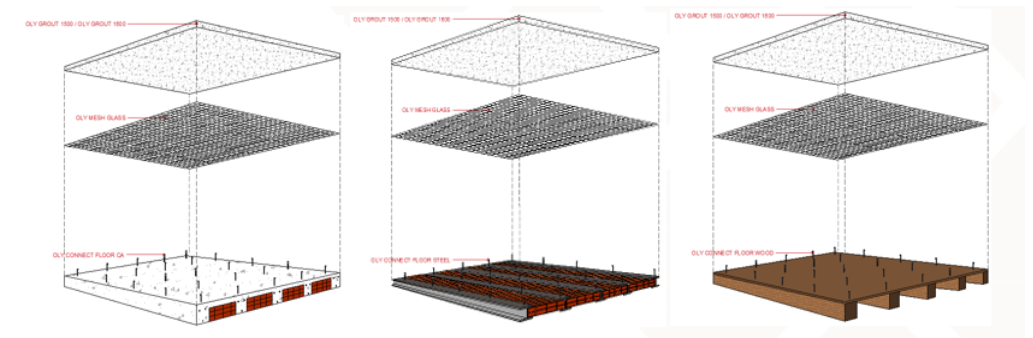

1. OLYMPUS FLOOR (Espesor > 4cm): El estándar para forjados colaborantes.
Utiliza conectores mecánicos OLY CONNECT FLOOR y el mallazo estructural OLY MESH GLASS para solidarizar la losa con el soporte original (madera, acero, hormigón o fábrica).
El recrecido se realiza con hormigones aligerados OLY GROUT CLS 1600 o OLY GROUT CLS 1600 CALCE, que permiten obtener un refuerzo ligero, de alta rigidez y perfecto para obras de rehabilitación patrimonial o forjados de gran luz.

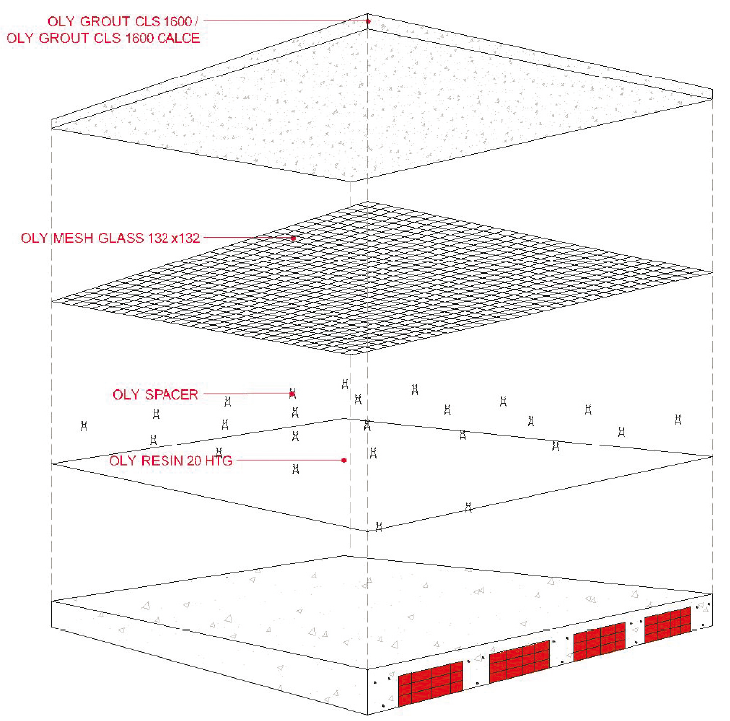

Está indicado en intervenciones donde el uso de conectores mecánicos no es viable.
La solidarización se consigue mediante conexión química utilizando la resina epoxídica OLY RESIN 20 HTG, que genera una interfaz monolítica entre el recrecido y el soporte, y el mallazo estructural OLY MESH GLASS, garantizando un refuerzo fiable incluso sobre soportes delicados.
El recrecido se realiza con hormigones aligerados OLY GROUT CLS 1600 o OLY GROUT CLS 1600 CALCE

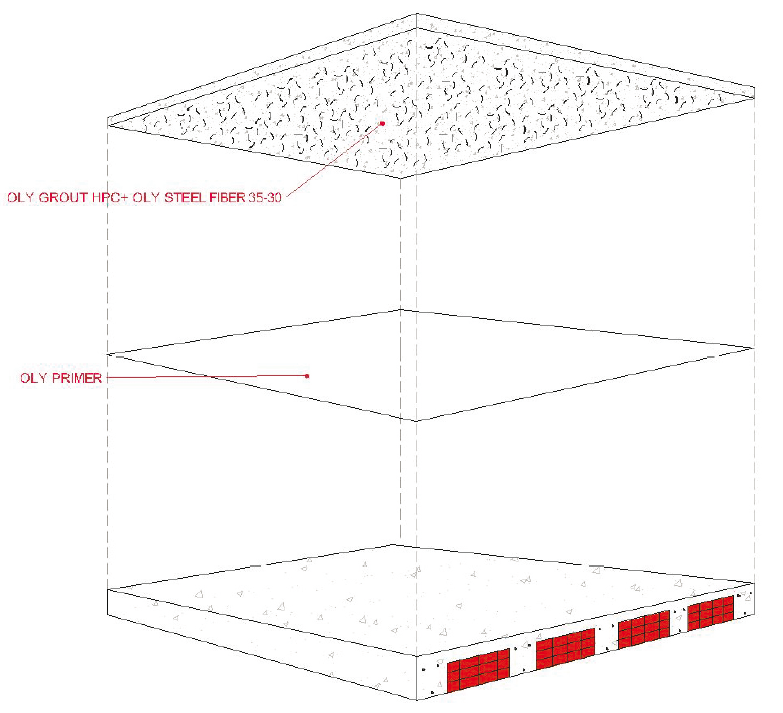

3. OLY GROUT HPC SYSTEM (Espesor: 1,5 a 3 cm)
La solución de ultra-bajo espesor para situaciones donde la altura disponible es mínima o existe la necesidad de mantener niveles de suelo.
Se basa en una matriz de mortero de altas prestaciones OLY GROUT HPC, reforzada con fibras de acero OLY STEEL FIBER, lo que proporciona elevada ductilidad, resistencia residual a tracción y control de fisuración sin necesidad de armadura metálica tradicional.
Permitiendo consolidaciones estructurales con capas de entre 1,5 y 3 cm, manteniendo un excelente comportamiento mecánico.
Para que el nuevo recrecido estructural colabore eficazmente con el forjado existente, es imprescindible crear una conexión mecánica o química entre ambos elementos.
En el sistema OLYMPUS FLOOR esta solidarización se consigue mediante los conectores estructurales OLY CONNECT FLOOR, diseñados específicamente para trabajar en madera, acero, hormigón y fábricas cerámicas. O mediante la conexión química con OLY RESIN 20 HTC.
En este proceso, los sistemas de conexión fijan al soporte existente y permiten que la nueva losa colaborante de hormigón aligerado OLY GROUT CLS 1600 ó OLY GROUT CLS 1600 CALCE trabajen a compresión, mientras que el forjado antiguo absorbe los esfuerzos de tracción.
El resultado es una estructura mixta mucho más rígida, resistente y estable frente a cargas permanentes y variables.
Además, la presencia del mallazo estructural OLY MESH GLASS en el extradós del forjado garantiza la repartición uniforme de tensiones y evita la aparición de fisuras, mejorando la durabilidad del sistema y su comportamiento frente a acciones dinámicas o sísmicas.
Asimismo cuando la intervención lo requiera, la solidarización puede complementarse con un zuncho perimetral OLY CHAIN, que asegura el trabajo en conjunto de la estructura horizontal con los muros portantes.

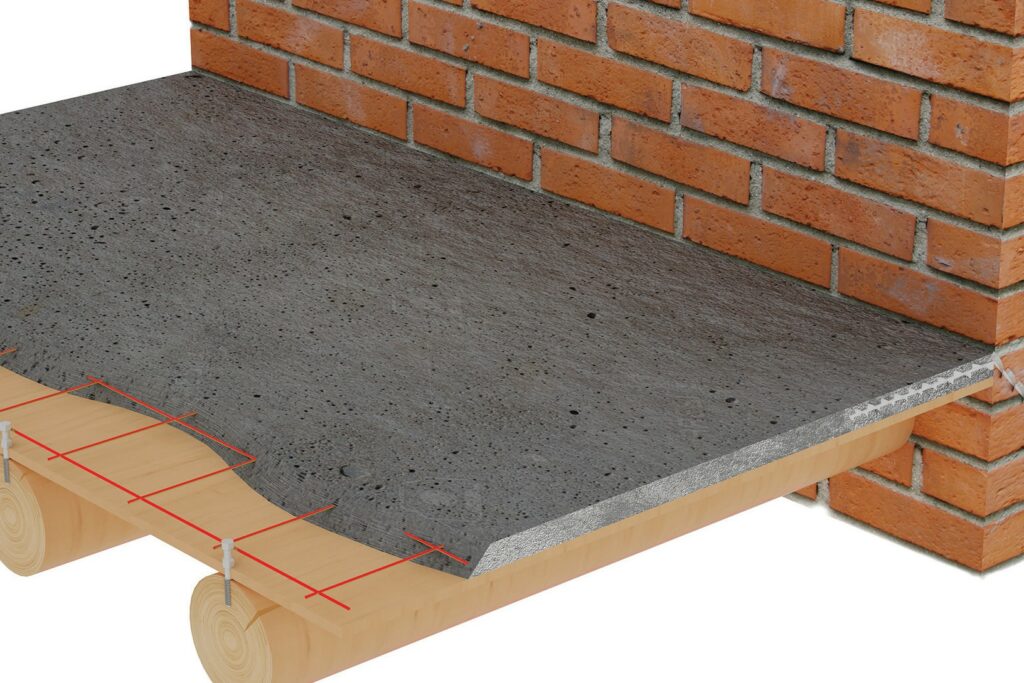

Refuerzo forjado de madera con conectores, zuncho y malla de refuerzo
También mejorarán el comportamiento dinámico (vibraciones), el aislamiento acústico y la inercia térmica. Las ventajas más evidentes de la estructura mixta son una mayor capacidad portante, una menor altura total de los pisos, una mayor rigidez y una mejor resistencia al fuego.
Componentes de los Sistemas OLYMPUS FLOOR
Conectores
El sistema OLYMPUS FLOOR dispone de una gama de conectores estructurales diseñados para garantizar la unión química y/o mecánica entre el forjado existente y la nueva losa colaborante.
El tipo de conector, depende del tipo de soporte (madera, acero, hormigón o fábrica) y del espesor disponible para el refuerzo.
Todos los conectores del Sistemas OLYMPUS FLOOR se suministran listos para su instalación y han sido probados en laboratorio para garantizar su resistencia, durabilidad y compatibilidad con hormigones aligerados y morteros estructurales.

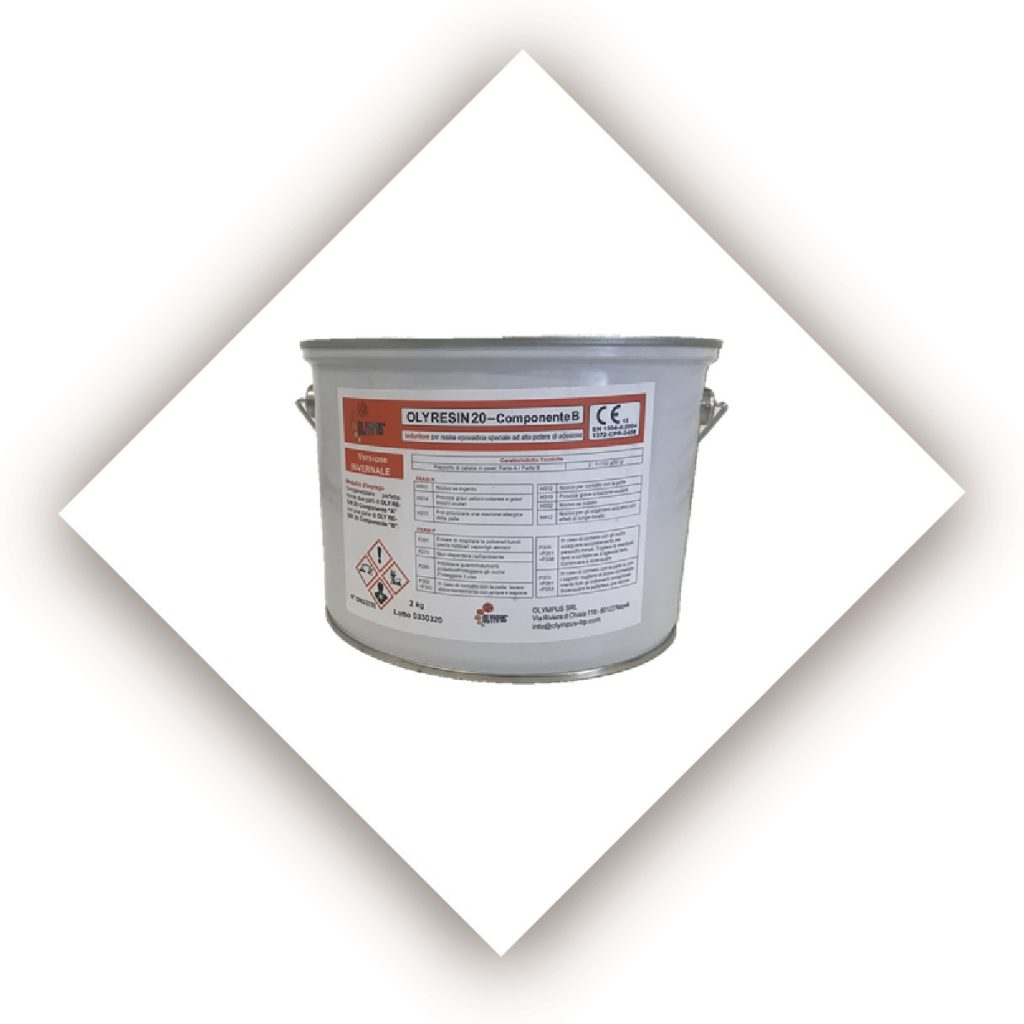

Resina estructural OLY RESIN 20 HTG (Conexión química)
OLY RESIN 20 HTG es la resina epoxídica utilizada para crear la solidarización química del recrecido estructural en aquellos casos donde los conectores mecánicos no son viables.
Asimismo, esta resina genera una interfaz monolítica entre el forjado existente y el nuevo mortero estructural, garantizando la transferencia de esfuerzos cortantes y evitando el deslizamiento relativo entre capas.

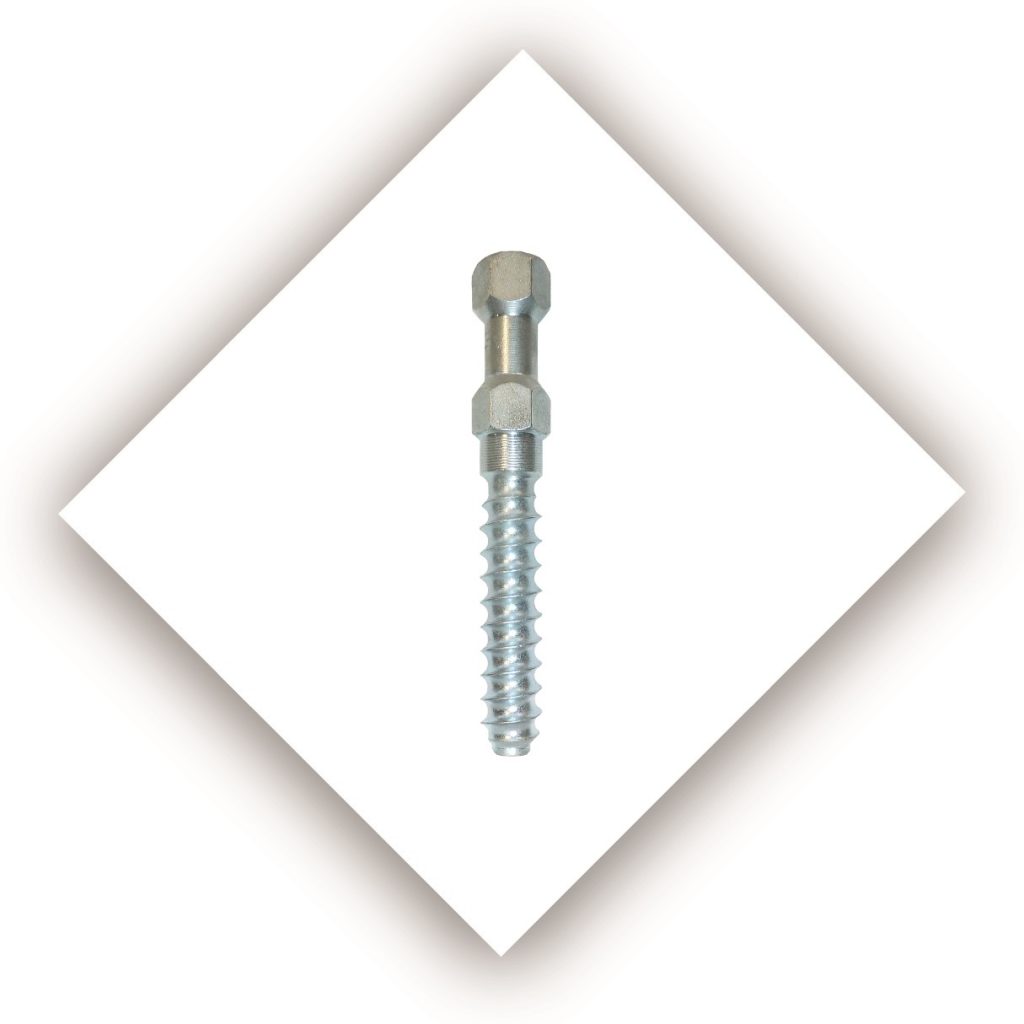

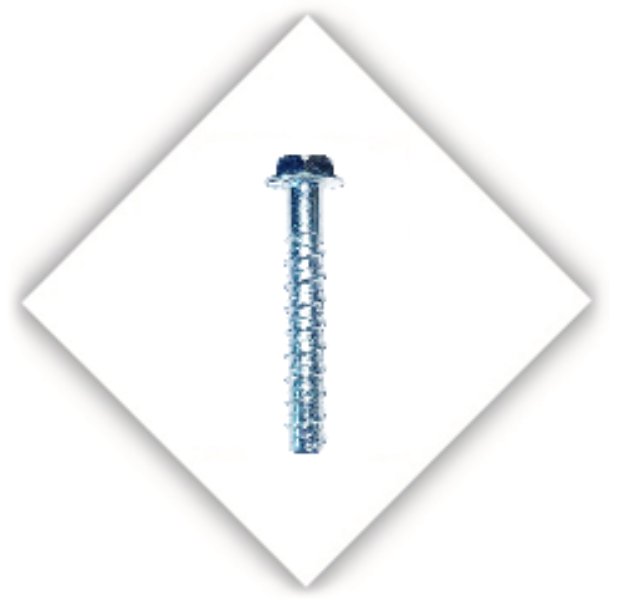

Conector OLY CONNECT FLOOR CA (para hormigón y fábrica cerámica)
Conector metálico certificado diseñado para su aplicación en forjados de hormigón, viguetas cerámicas y elementos de fábrica.
Este modelo es el conector seco para losas rebajadas, con una altura de solo 27 mm para hormigón con un espesor mínimo de 30 mm.
Esta geometría permite una transferencia eficaz de esfuerzos entre el soporte existente y la capa de compresión ejecutada con OLY GROUT CLS. El diseño de cabeza reducida facilita la ejecución de refuerzos con espesores mínimos.

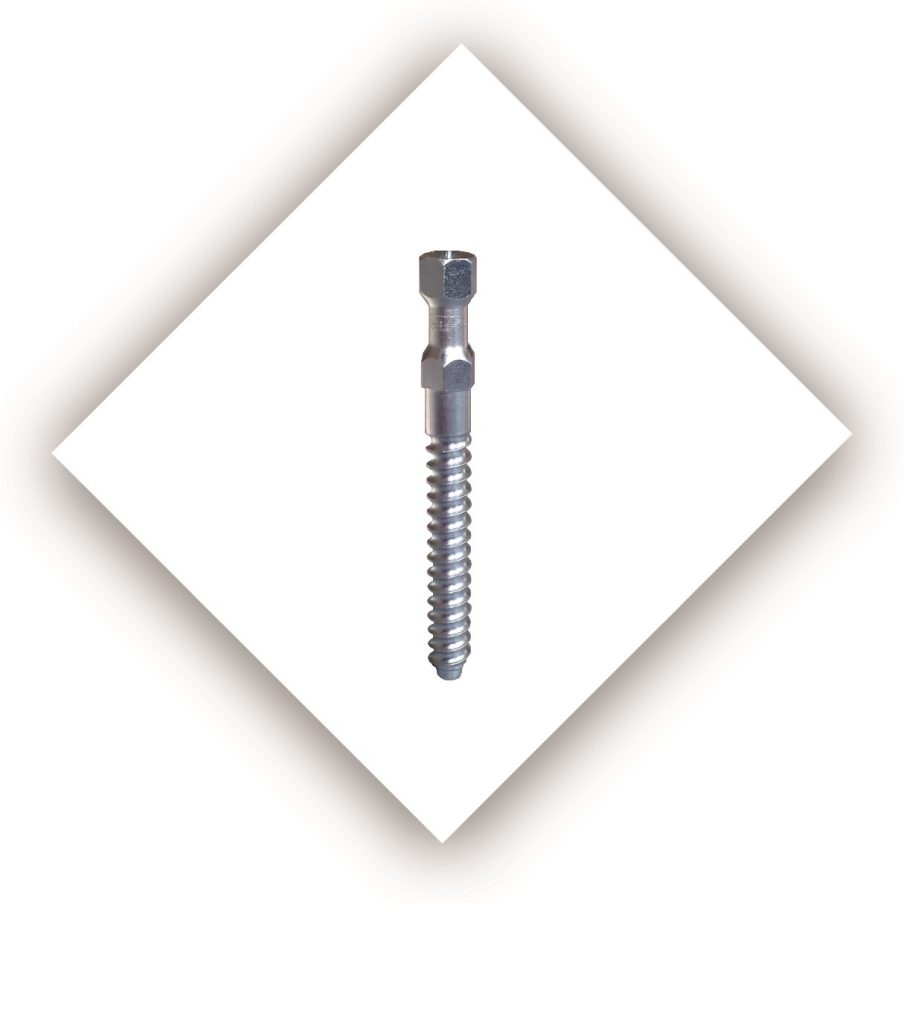

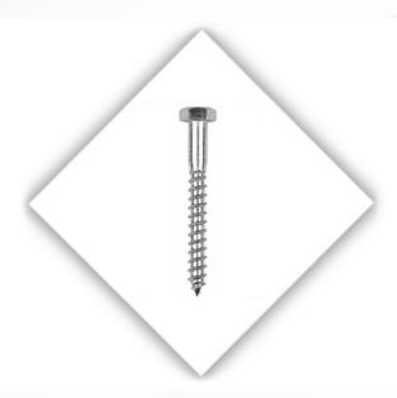

Conector OLY CONNECT FLOOR WOOD (para forjados de madera)
Conector metálico certificado diseñado para forjados mixtos de madera-hormigón. Es especialmente útil en rehabilitación de viviendas antiguas, edificios tradicionales y patrimonio.
Es el conector seco para losas rebajadas, con una altura de solo 27 mm para hormigón con un espesor mínimo de 30 mm.
Su instalación permite obtener un forjado mixto madera–hormigón, incrementando notablemente la rigidez y reduciendo la deformabilidad del sistema.

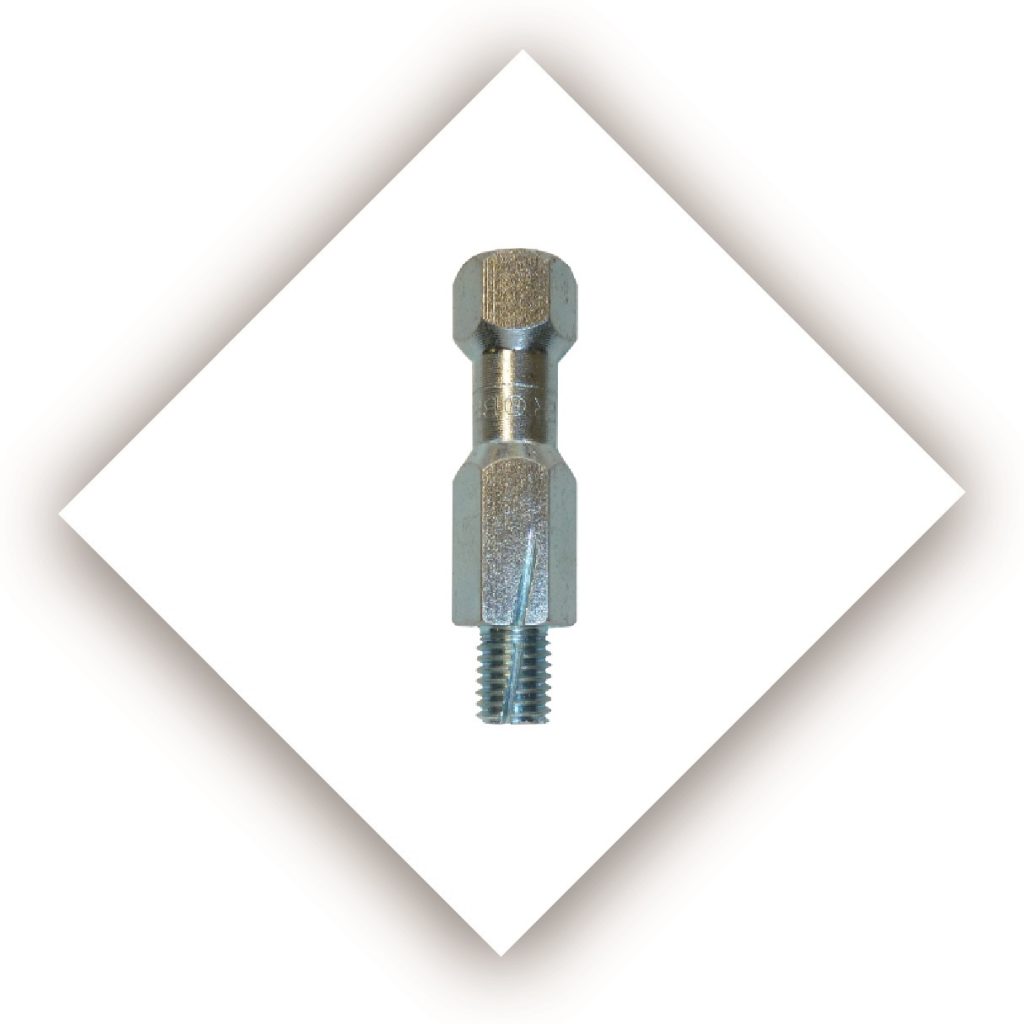

Conector OLY CONNECT FLOOR STEEL (para perfiles metálicos)
Conector metálico certificado diseñado para refuerzos de forjados industriales o de gran luz. Versión optimizada para vigas y perfiles metálicos.
Están compuesto por un único pasador de acero de 16 mm de diámetro, con una parte inferior de 15 mm de longitud roscada.
Y permite que la capa colaborante trabaje a compresión mientras la estructura metálica resiste esfuerzos de tracción, generando un comportamiento mixto acero–hormigón.

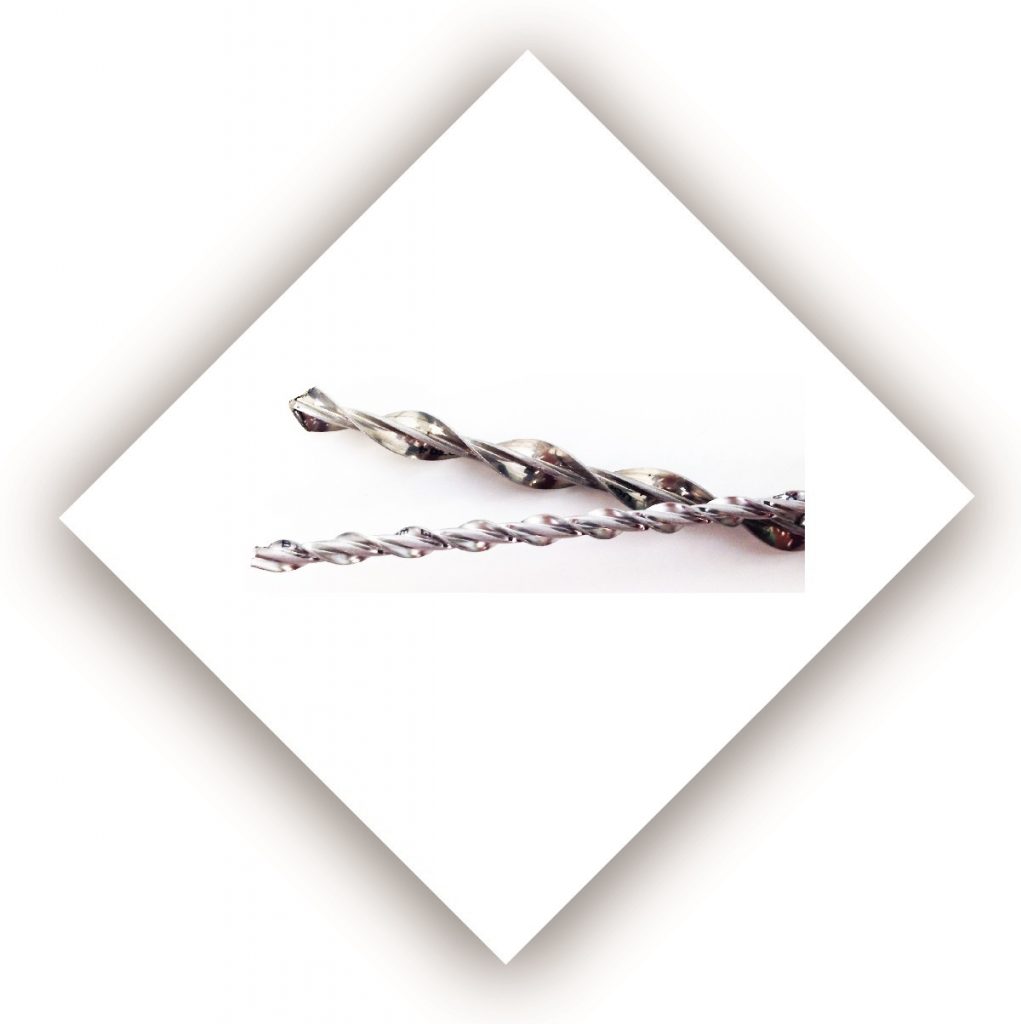

Conector perimetral OLY CHAIN
Se trata de una barra helicoidal en acero inoxidable trefilado en frío de altas prestaciones mecánicas apta para el palpador reforzado de las juntas y para las uniones por un lado o paso por mampostería, hormigón armado, arcos y bóvedas.
Esta conexión mejora significativamente el comportamiento sísmico de la estructura, asegurando una transmisión correcta de esfuerzos en plano y una mayor estabilidad en caso de vibraciones o cargas horizontales.
La gama completa de conectores puede consultarse en la web oficial de Olympus.

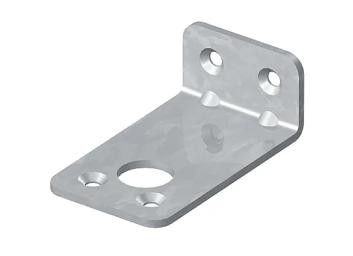

Conector en L OLY CONNECT STEEL L
Es una pletina en L de acero pregalvanizado reforzada con nervaduras. Presenta cuatro orificios avellanados y un orificio grande de 16 mm de diámetro. Puede adherirse a elementos metálicos mediante el uso del mortero epoxi OLY RESIN 10 HTG, marcado CE conforme a la norma EN 1504-4.
Descargar ficha técnica
Armadura Estructural
Mallazo estructural OLY MESH GLASS 132 x 132
Es un mallazo de fibra de vidrio AR, estable frente a ambientes alcalinos y diseñada específicamente para refuerzos con hormigones aligerados.
Su función es controlar la fisuración superficial, distribuir tensiones y mejorar la resistencia en plano del sistema colaborante.

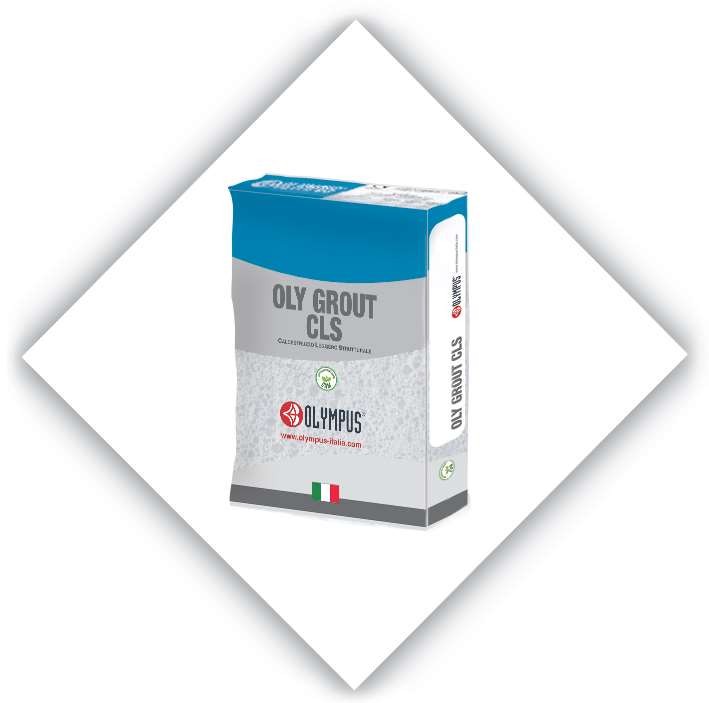

OLY GROUT CLS es un hormigón estructural aligerado, premezclado, antirretracción y de alta resistencia, conforme a la norma UNE EN 206-1, a base de aglomerantes hidráulicos y esferas de vidrio expandido. Sus componentes son: cementos especiales resistentes a sulfatos, esferas de vidrio expandido, áridos calcáreos seleccionados de granulometría 0-4 mm y aditivos naturales para mejorar la trabajabilidad.
OLY GROUT CLS CALCE es un hormigón estructural aligerado, premezclado, antirretracción y de alta resistencia, conforme a las normas UNE EN 206-1 y 998-2, a base de aglomerantes hidráulicos y esferas de vidrio expandido. Componentes: cementos blancos especiales resistentes a sulfatos, cal hidráulica natural NHL conforme a la norma 459-1, metacaolines y compuestos inorgánicos reactivos, esferas de vidrio expandido y áridos calcáreos seleccionados de granulometría 0-3 mm, con aditivos naturales para mejorar la trabajabilidad.

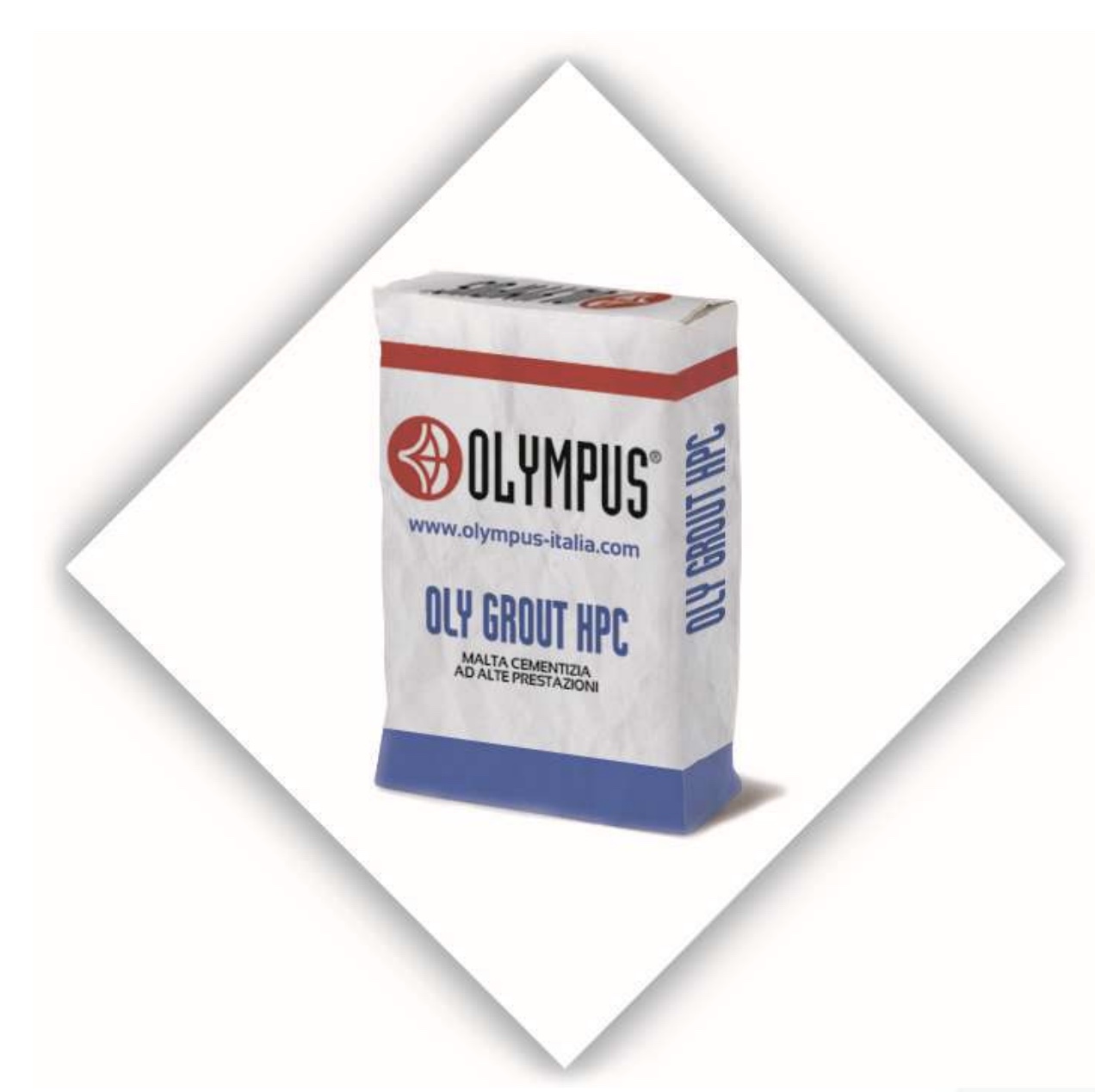

OLY GROUT HPC – Mortero fluido de altas prestaciones para espesores de 1,5–3 cm.
OLY GROUT HPC es un mortero fluido reforzado con fibras, sin retracción, para usos estructurales en hormigón armado, marcado CE conforme a la norma EN 1504-3. Puede emplearse como mortero de anclaje. Es un producto de fácil preparación y excelente trabajabilidad: presenta altas resistencias y fluidez, excelente adherencia a armaduras y hormigón, resistencia agentes atmosféricos. Con retracción controlada, ofrece elevada resistencia frente a agentes químicos y a la carbonatación.
Ficha completa de la línea OLY GROUT disponible en Olympus Italia.
Imprimador de silicato OLY PRIMER
Es una imprimación mineral utilizada para mejorar la adhesión entre el soporte existente y los morteros estructurales de bajo espesor, como el OLY GROUT HPC.
Además actúa como regulador de absorción, reduciendo variaciones de humedad en el soporte y asegurando un endurecimiento uniforme del material aplicado.
Fibras estructurales OLY STEEL FIBER
Las fibras de acero de alta resistencia utilizadas en el OLY GROUT HPC SYSTEM sirven para aumentar la tenacidad, ductilidad y capacidad de carga del mortero.
Permiten ejecutar refuerzos de muy bajo espesor (1,5–3 cm) manteniendo un excelente comportamiento mecánico y evitando fisuración en fases tempranas.
El refuerzo ligero de forjados mediante hormigón estructural aligerado y conectores permite mejorar la capacidad portante sin aumentar significativamente las cargas. Es una solución adecuada en rehabilitación cuando existen limitaciones de peso, deformaciones excesivas o cambios de uso del edificio. La correcta elección del sistema depende del soporte existente, el estado del forjado y las exigencias estructurales del proyecto.
Ponemos a tu disposición un servicio técnico especializado para el dimensionamiento del refuerzo: cálculo de sistemas colaborantes, selección de materiales y asesoramiento en obra.
