Sistema de conexión perimetral entre forjado y muros para el refuerzo sísmico de edificios existentes
Descripción técnica del producto
El Conector Perimetral CentroStorico de Laterlite forma parte del sistema Perimetro Forte, una solución patentada desarrollada para mejorar el comportamiento estructural de edificios existentes mediante la creación de una conexión resistente entre el forjado y los muros portantes.
Su función principal consiste en ejecutar una cercha o zuncho perimetral antisísmico, capaz de redistribuir las acciones horizontales del forjado hacia las paredes resistentes, mejorando la continuidad estructural del edificio y reduciendo su vulnerabilidad frente a acciones sísmicas.
El sistema está formado por un conector prismático de acero galvanizado con alojamiento para las armaduras longitudinales y una plantilla integrada que facilita la perforación inclinada a 45° para la colocación del tirante de anclaje. La fijación estructural se completa mediante una resina viniléster bicomponente Ancorante Sismico 400, diseñada específicamente para el anclaje del tirante en la fábrica existente.
¿Por qué instalar un Conector Perimetral CentroStorico?
Muchos edificios construidos antes de la aplicación de la normativa sísmica presentan una conexión deficiente entre los forjados y los muros de carga. Durante un terremoto, esta falta de continuidad estructural puede provocar el deslizamiento del forjado o el vuelco de los muros hacia el exterior.
El sistema Perimetro Forte ha sido desarrollado para resolver este problema mediante la ejecución de un zuncho perimetral armado, que conecta de forma eficaz el forjado con las paredes portantes y favorece el denominado comportamiento de caja del edificio. Este comportamiento mejora la distribución de las acciones sísmicas y reduce el riesgo de colapsos locales.
¿Cuándo utilizar este sistema?
✔ Rehabilitación sísmica de edificios de fábrica.
✔ Consolidación de edificios históricos.
✔ Refuerzo de forjados existentes.
✔ Obras de mejora estructural.
✔ Rehabilitación integral de viviendas y edificios patrimoniales.
Composición del sistema
El Conector Perimetral CentroStorico forma parte del sistema Perimetro Forte, desarrollado por Laterlite para mejorar la conexión estructural entre los forjados y los muros resistentes en edificios existentes.
El sistema está diseñado para crear una cercha (zuncho) perimetral de hormigón armado, capaz de transmitir las acciones horizontales del forjado hacia los muros portantes y mejorar el comportamiento global del edificio frente a acciones sísmicas.
El sistema está compuesto por:
✔ Conector Perimetral CentroStorico dimensiones H-40 y H-25, fabricado en acero galvanizado de alta resistencia.
✔ Plantilla de perforación integrada, que facilita la ejecución del taladro inclinado a 45°.

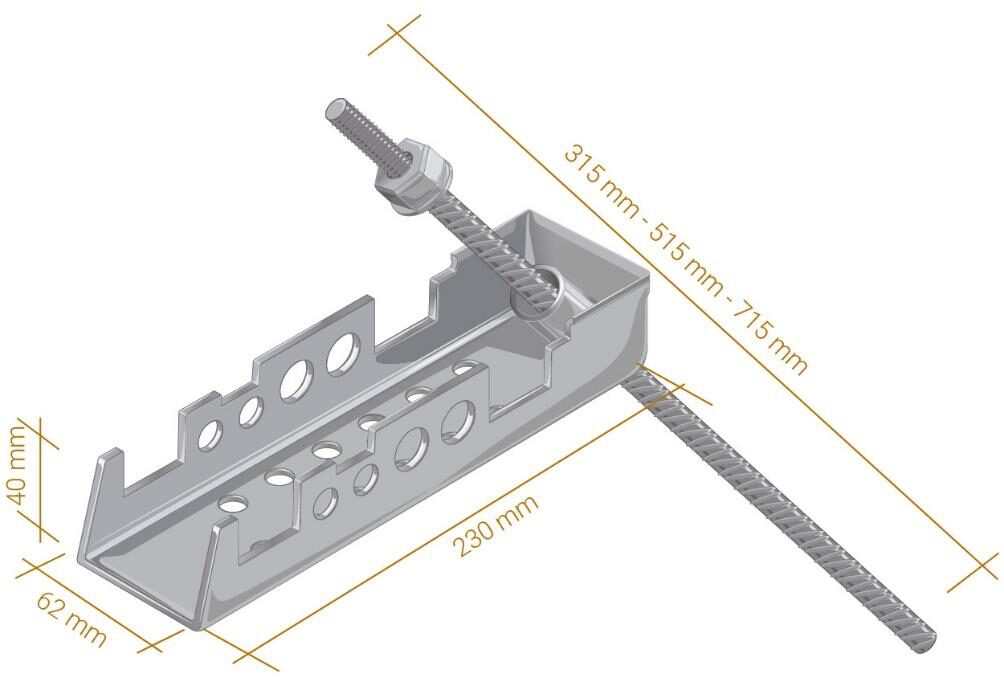

✔ Tirante-espiga (Ø12 mm) disponible en longitudes de 315, 515 y 715 mm, para adaptarse al espesor del muro existente.
✔ RESINA DE ANCLAJE ALTA RESISTENCIA RES FIX EP para el anclaje estructural del tirante en la fábrica.
✔ Barras longitudinales de armado para formar el zuncho perimetral.
✔ Nueva losa colaborante ejecutada con hormigón estructural ligero LecaCLS o Hormigón CentroStorico, según el proyecto estructural.
Versatilidad de la instalación
El Conector Perimetral CentroStorico ha sido diseñado para adaptarse a una amplia variedad de edificios existentes, permitiendo mejorar la conexión entre el forjado y los muros sin modificar significativamente la geometría de la estructura.
La disponibilidad de diferentes longitudes de tirante facilita su utilización en muros de distintos espesores y tipologías constructivas, lo que convierte al sistema en una solución especialmente versátil para proyectos de rehabilitación.
Compatible con:
✔ Edificios de fábrica de ladrillo.
✔ Muros de piedra.
✔ Edificios históricos.
✔ Viviendas tradicionales.
✔ Edificios públicos.
✔ Rehabilitación estructural.
✔ Refuerzo sísmico.
✔ Forjados de madera.
✔ Forjados metálicos.
✔ Forjados mixtos.
El sistema puede integrarse con el resto de soluciones CentroStorico, permitiendo ejecutar simultáneamente el refuerzo del forjado y la mejora de la conexión entre el forjado y los muros resistentes.
Principales ventajas
✅ Mejora la conexión estructural entre el forjado y los muros portantes.
✅ Reduce el riesgo de desprendimiento del forjado durante un terremoto.
✅ Disminuye el riesgo de vuelco de los muros fuera de su plano.
✅ Favorece el comportamiento estructural tipo «caja» del edificio.
✅ Compatible con edificios de fábrica de ladrillo y piedra.
✅ Sistema patentado, industrializado y desarrollado por Laterlite.
✅ Plantilla integrada para facilitar la perforación a 45°.
✅ Disponible con tirantes de diferentes longitudes para adaptarse al espesor del muro.
✅ Compatible con el sistema CentroStorico para el refuerzo integral de forjados.
✅ Solución ensayada y certificada para aplicaciones estructurales.
Aplicaciones
El Conector Perimetral CentroStorico está especialmente indicado para proyectos de rehabilitación estructural donde se pretenda mejorar la conexión entre los forjados y los muros resistentes, incrementando la seguridad estructural del edificio.
Aplicaciones más habituales
✔ Rehabilitación sísmica de edificios existentes.
✔ Refuerzo estructural de edificios históricos.
✔ Consolidación de viviendas tradicionales.
✔ Rehabilitación de edificios patrimoniales.
✔ Refuerzo de edificios de fábrica de ladrillo.
✔ Refuerzo de edificios de mampostería de piedra.
✔ Mejora de la conexión entre forjado y muro.
✔ Formación de zunchos perimetrales armados.
✔ Refuerzo integral mediante el sistema CentroStorico.
Modo de instalación (Resumen técnico)
La instalación del Conector Perimetral CentroStorico comienza con el replanteo de los conectores a lo largo del perímetro del forjado, siguiendo la disposición definida en el proyecto estructural.

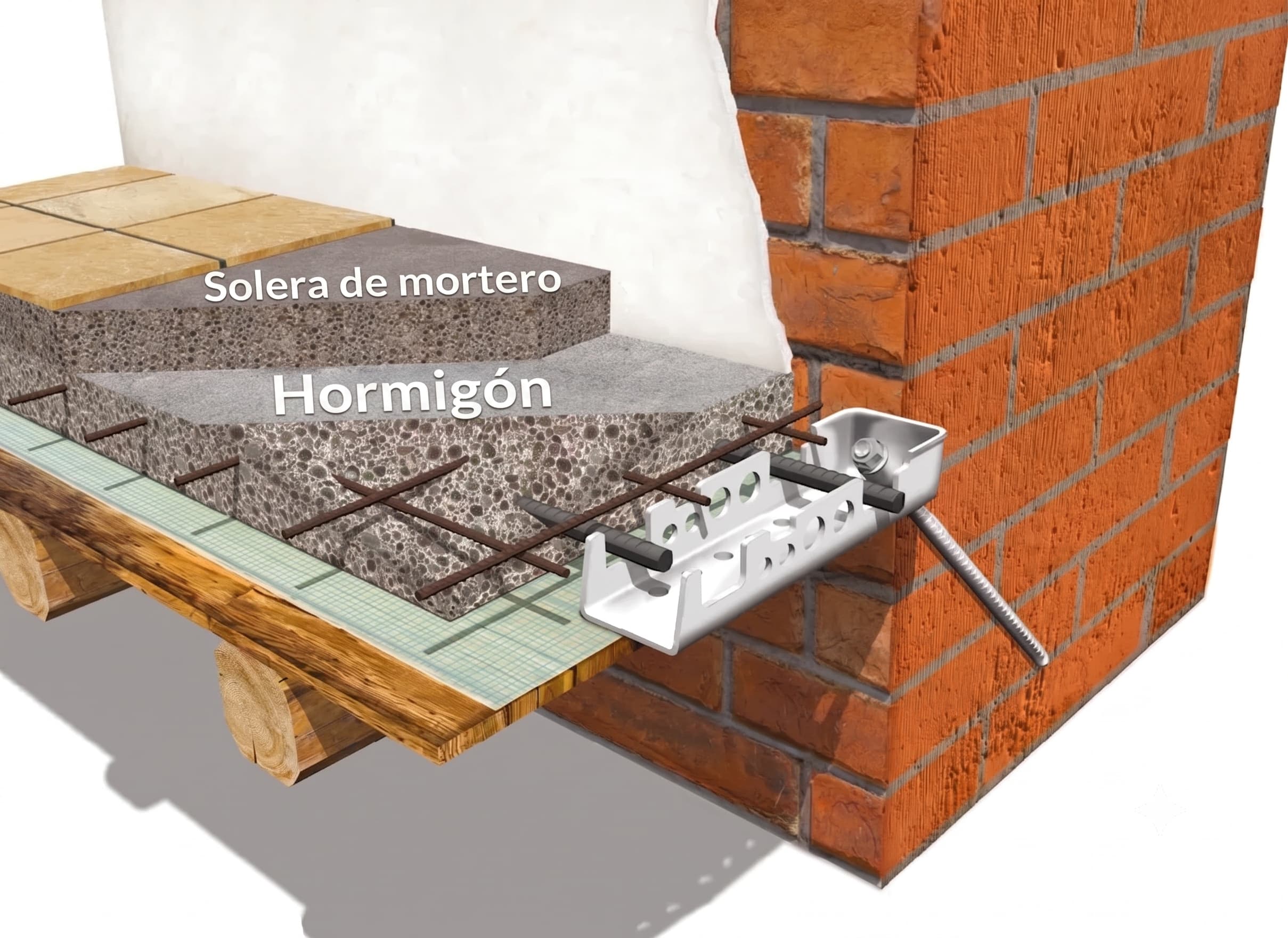

Utilizando la plantilla integrada del conector, se perfora el muro con una inclinación de 45° y un diámetro de 16 mm, alcanzando una profundidad adecuada según la longitud del tirante seleccionada (315, 515 o 715 mm). Tras limpiar cuidadosamente el taladro, se inyecta la resina RESINA DE ANCLAJE ALTA RESISTENCIA RES FIX EP y se introduce el tirante mediante un ligero movimiento de rotación. Una vez endurecida la resina, el tirante se fija al prisma del conector y se colocan las barras longitudinales que formarán el zuncho perimetral. Finalmente, el sistema se completa con la armadura del forjado y el vertido de la nueva losa colaborante.
Proceso de instalación
- Preparación y limpieza del perímetro del forjado.
- Colocación del Conector Perimetral CentroStorico.
- Perforación del muro a 45° utilizando la plantilla integrada.
- Limpieza del taladro e inyección de la resina de anclaje.
- Colocación del tirante-espiga y espera del tiempo de curado.
- Fijación del tirante al conector.
- Colocación de las armaduras longitudinales.
- Ejecución del zuncho perimetral y de la nueva losa colaborante.
Ficha técnica
Preguntas frecuentes (FAQ)
¿Qué función tiene el Conector Perimetral CentroStorico?
Permite crear una conexión resistente entre el forjado y los muros portantes mediante un zuncho perimetral armado, mejorando el comportamiento estructural del edificio y reduciendo su vulnerabilidad frente a acciones sísmicas.
¿Qué es el sistema Perimetro Forte?
Perimetro Forte es un sistema patentado de Laterlite diseñado para mejorar la conexión entre los forjados y los muros resistentes, favoreciendo el denominado comportamiento «en caja» del edificio durante un sismo.
¿Qué longitud de tirante debo utilizar?
El sistema dispone de tirantes de 315, 515 y 715 mm, cuya elección depende del espesor y de las características del muro existente. La longitud debe ser definida por el técnico responsable del proyecto.
¿Es compatible con los conectores CentroStorico para madera y acero?
Sí. El sistema ha sido diseñado para trabajar conjuntamente con los conectores CentroStorico Madera-Acero-Hormigón y con la nueva losa colaborante, formando una solución integral para el refuerzo estructural del edificio.
¿Qué resina debe utilizarse para el anclaje?
Laterlite recomienda utilizar la RESINA DE ANCLAJE ALTA RESISTENCIA RES FIX EP desarrollada para el anclaje estructural del tirante dentro de la fábrica existente.
