Descripción
Refuerza tu forjado de madera sin sustituirlo
Los Conectores Madera CentroStorico H-120 y H-140 están diseñados específicamente para conectar la losa colaborante de hormigón con las vigas principales de un forjado de madera cuando se realiza una rehabilitación estructural.
Los conectores H-120/H-140 consiguen que la viga principal también forme parte del forjado mixto madera-hormigón, aumentando considerablemente:
- la rigidez global del forjado;
- la capacidad portante;
- el reparto de cargas;
- el comportamiento frente a vibraciones;
- el comportamiento sísmico cuando la losa queda conectada al conjunto estructural.
⚠️ Información Importante de Venta
Para la correcta instalación del producto, le aconsejamos consultar la ficha técnica o nuestro departamento técnico.
¿Por qué existen dos modelos?
La diferencia es simplemente la altura del cuerpo metálico, para adaptarse al espesor de la losa colaborante.
| Modelo | Uso habitual |
|---|---|
| H-120 | Losas colaborantes de menor espesor (≈6–8 cm) |
| H-140 | Losas más gruesas o cuando se necesita mayor altura de anclaje dentro del hormigón |
La cabeza del conector debe quedar correctamente embebida en la losa para transmitir los esfuerzos cortantes entre el hormigón y la madera.
.
¿Cuándo se utilizan?
Se emplean principalmente cuando existen:
- vigas maestras de madera;
- jácenas de madera antiguas;
- vigas principales que reciben varias viguetas;
- edificios históricos donde no se quiere sustituir la estructura existente.
En muchos proyectos se combinan:
- L-130 o L-160 → sobre las viguetas.
- H-120 o H-140 → sobre las vigas principales.
De esta forma todo el forjado trabaja como un único elemento colaborante, en lugar de reforzar únicamente las viguetas
Versatilidad de instalación
La versatilidad de instalación de los conectores H-120 y H-140 radica en que pueden adaptarse a diferentes geometrías de vigas, espesores de losa y configuraciones de forjados existentes, permitiendo reforzar las vigas principales sin sustituir la estructura de madera.
Esto simplifica la ejecución de la obra y hace que sean especialmente adecuados para proyectos de rehabilitación y restauración de edificios históricos.
Ventajas principales
✅ Convierte las vigas principales en elementos mixtos madera-hormigón, aumentando significativamente su capacidad resistente sin sustituir la estructura existente.
✅ Mejora el comportamiento global del forjado, permitiendo que la losa colaborante y las vigas principales trabajen solidariamente como un único conjunto estructural.
✅ Reduce flechas, deformaciones y vibraciones, incrementando el confort de uso y la estabilidad del edificio.
✅ Distribuye las cargas de forma más eficiente entre la losa de hormigón y las vigas principales, disminuyendo los esfuerzos concentrados sobre la estructura de madera.
✅ Sistema no invasivo, diseñado para su instalación desde la cara superior del forjado, evitando intervenciones desde la planta inferior y reduciendo las molestias durante la rehabilitación.
✅ Compatible con hormigones ligeros estructurales, como Latermix Beton 1400 y 1600, permitiendo reforzar el forjado sin incrementar de forma significativa las cargas permanentes sobre muros y cimentaciones.
✅ Especialmente indicado para la rehabilitación de edificios históricos, ya que permite conservar las vigas originales respetando el valor patrimonial de la estructura.
✅ Versátil y adaptable, disponible en diferentes alturas (H-120 y H-140) para ajustarse al espesor de la losa colaborante y a las características del proyecto.
✅ Complemento ideal de los conectores L-130 y L-160, permitiendo reforzar tanto las viguetas como las vigas principales para obtener un comportamiento estructural homogéneo de todo el forjado.
✅ Solución industrializada y calculable, respaldada por la Evaluación Técnica Europea (ETA 19/0297), facilitando su prescripción y justificación en proyectos de rehabilitación estructural.
Aplicaciones
- Refuerzo de vigas maestras y vigas principales en forjados de madera.
- Rehabilitación estructural de viviendas unifamiliares con forjados de madera.
- Refuerzo de edificios históricos y protegidos, respetando la estructura original. Rehabilitación de casas rurales, masías, cortijos y casonas tradicionales.
- Refuerzo de palacios, conventos, iglesias y edificios patrimoniales con estructuras de madera.
- Actuaciones en hoteles, edificios públicos y edificios administrativos durante reformas integrales.
- Conversión de antiguos forjados de madera en forjados mixtos madera-hormigón de altas prestaciones.
- Proyectos donde se requiera incrementar la capacidad portante del forjado sin sustituir las vigas existentes. Obras destinadas a reducir flechas, vibraciones y deformaciones de las vigas principales.
- Rehabilitaciones compatibles con hormigones ligeros estructurales, como Latermix Beton.
Modo de instalación (resumen técnico)
- Inspección y preparación de las vigas principales.
- Replanteo de la posición de los conectores según el proyecto estructural.

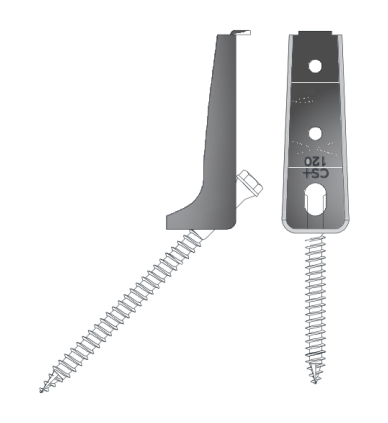

- Fijación de los conectores H-120 o H-140 mediante tornillos estructurales.
- Colocación de la armadura prevista en el proyecto.
- Vertido de la losa colaborante de hormigón (convencional o ligero estructural).
- Curado del hormigón y puesta en servicio del nuevo forjado mixto.
Importante: La separación entre conectores, el tipo de tornillos y el espesor de la losa deberán definirse mediante el correspondiente cálculo estructural, siguiendo las especificaciones del fabricante y del proyecto de rehabilitación.
Se recomienda apear el forjado durante la colocación de los conectores y el vertido del hormigón, salvo que se haya tenido en cuenta lo contrario en el cálculo.
4. FICHA TÉCNICA
5. PREGUNTAS FRECUENTES (FAQ)
¿Para qué sirven los conectores H-120 y H-140?
Los conectores CentroStorico H-120 y H-140 están diseñados para conectar las vigas principales de madera con una nueva losa colaborante de hormigón, creando un forjado mixto madera-hormigón. Esta solución aumenta la capacidad portante, la rigidez y el comportamiento estructural del conjunto sin necesidad de sustituir la estructura existente.
¿Cuál es la diferencia entre los conectores H-120/H-140 y los L-130/L-160?
Los H-120 y H-140 se instalan sobre las vigas principales del forjado, mientras que los L-130 y L-160 están destinados al refuerzo de las viguetas de madera. Ambos sistemas son complementarios y permiten realizar un refuerzo integral del forjado, consiguiendo que toda la estructura trabaje de forma solidaria con la losa de hormigón.
¿Es necesario desmontar el techo de la planta inferior para instalar los conectores?
No. El sistema está diseñado para ejecutarse desde la parte superior del forjado, por lo que, en la mayoría de las rehabilitaciones, no es necesario intervenir sobre el techo de la planta inferior. Esto reduce las molestias durante la obra y simplifica la ejecución.
¿Con qué tipo de hormigón son compatibles los conectores H-120 y H-140?
Los conectores pueden utilizarse con hormigón estructural convencional y son especialmente adecuados para hormigones ligeros estructurales Latermix Beton, que permiten ejecutar losas colaborantes reduciendo las cargas permanentes sobre muros, vigas y cimentaciones existentes.
¿Los conectores H-120 y H-140 disponen de certificación técnica?
Sí. El sistema Conector Madera CentroStorico cuenta con la Evaluación Técnica Europea (ETA 19/0297), que acredita sus prestaciones para su empleo en sistemas mixtos madera-hormigón y facilita su justificación en proyectos de rehabilitación estructural conforme a los Eurocódigos.
