Conectores para Forjados: Soluciones de Refuerzo Estructural con Sistemas Olympus
Guia técnica de conectores
En la rehabilitación de edificios del patrimonio arquitectónico y edificación residencial en España, el refuerzo de forjados mediante capas de compresión colaborantes se ha consolidado como la técnica más eficaz.
Para que esta intervención sea exitosa, la clave no reside solo en el hormigón, sino en la capacidad de transferencia de esfuerzos a través de los conectores de forjado.
Los sistemas OLYMPUS-FLOOR de Olympus Italia, distribuidos para profesionales de la reparación estructural, ofrecen una gama certificada de conectores mecánicos y químicos diseñados para trabajar en sintonía con materiales tradicionales y modernos.
¿Por qué son imprescindibles los conectores de cortante?
Sin la instalación de conectores, la nueva losa de hormigón actuaría simplemente como un peso muerto sobre la estructura existente. La implementación de los sistemas OLY CONNECT permite:
- Aumentar la rigidez: Reduce las flechas y deformaciones del forjado.
- Incrementar la capacidad portante: Permite adaptar edificios antiguos a las nuevas exigencias de carga del CTE.
- Mejorar el comportamiento sísmico: Crea un «diafragma rígido» que solidariza los muros de carga.
Tipos de conectores OLYMPUS según el soporte (Madera, Acero, Hormigón).

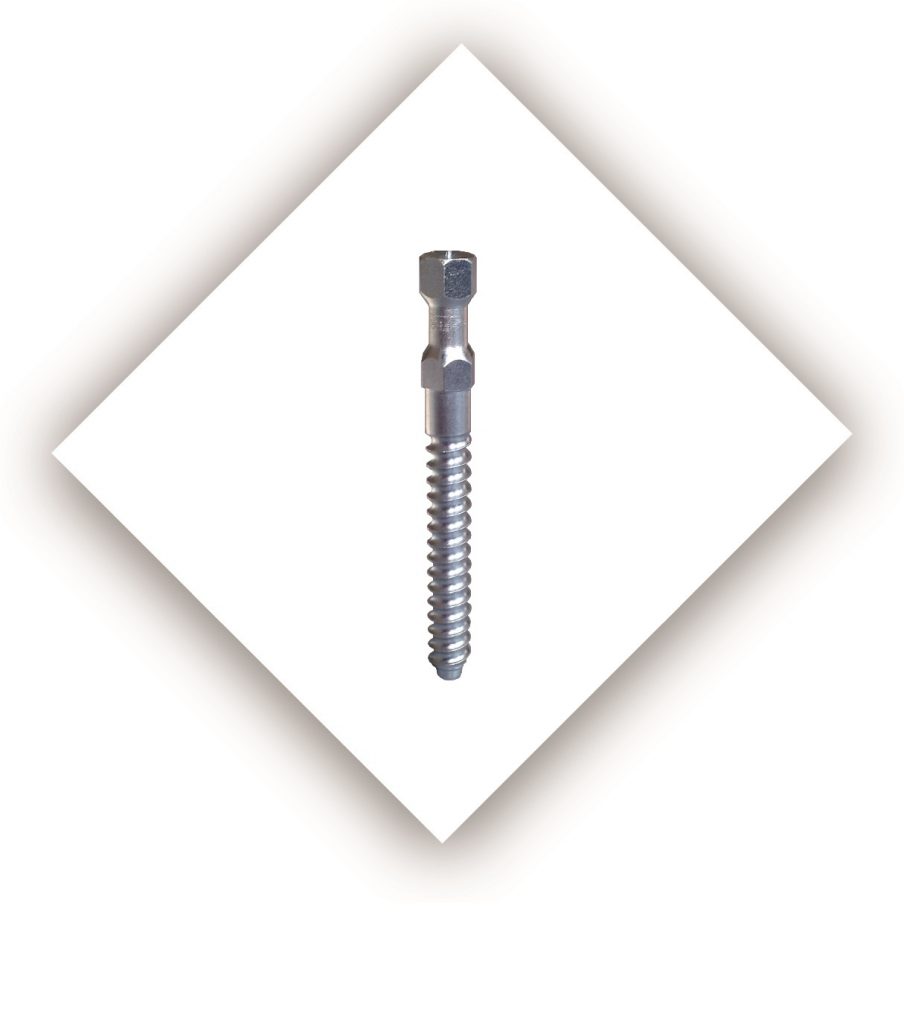

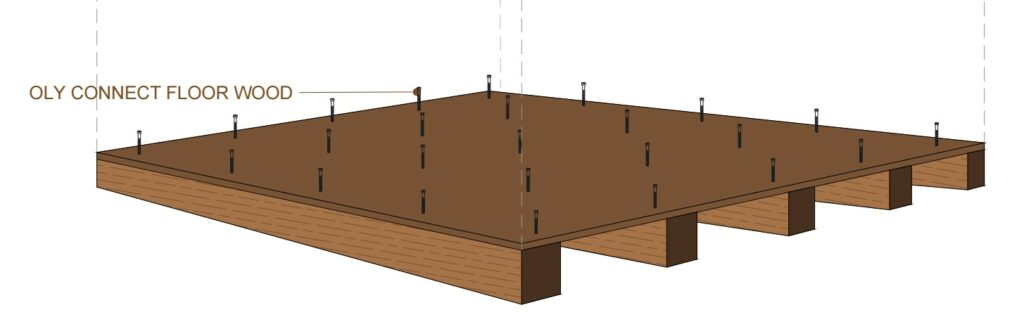

1. Refuerzo de Forjados de Madera (OLY CONNECT FLOOR WOOD)
Para la recuperación de viguerías de madera en cascos históricos, Olympus ofrece conectores mecánicos de alta ductilidad. Estos conectores se fijan mediante tornillos autorroscantes de doble rosca, optimizando la conexión entre la madera (tracción) y el hormigón (compresión).
- Aplicación: Ideal para forjados de madera de pino, roble o castaño.
- Ventaja técnica: No requiere adhesivos adicionales y respeta la elasticidad del material noble.
2. Forjados de Hormigón y Cerámicos (OLY CONNECT FLOOR CA)
En estructuras de vigueta y bovedilla o losas de hormigón armado, el conector OLY CONNECT FLOOR CA garantiza la unión entre el hormigón antiguo y el nuevo recrecido estructural.
- Fijación: Anclaje mecánico de expansión o atornillado directo sobre el nervio de la vigueta.
- Certificación: Todos los conectores Olympus cuentan con marcado CE y ensayos bajo normativa europea (EAD).
3. Forjados con vigas de acero: OLY CONNECT FLOOR STEEL
En los forjados compuestos por vigas de acero (perfiles IPN, IPE, HEA), la conexión es fundamental para evitar el deslizamiento entre el ala superior del perfil y la losa de hormigón. El sistema OLY CONNECT FLOOR STEEL está diseñado específicamente para esta transición crítica.
- Fijación en frío: Esto evita tensiones térmicas en el acero original, algo vital en perfiles de acero roblonado o antiguo.
- Compatibilidad: El diseño del conector permite abrazar o anclarse firmemente al ala del perfil.
- Uso con OLY RESIN 20 HTG: En intervenciones donde se requiere una precisión absoluta o refuerzo de la unión, se combina con la resina epoxi para sellar la base del conector y evitar la corrosión galvánica entre metales.
4. Conexión Química para Casos Especiales (OLY RESIN 20 HTG)
Cuando la geometría del forjado impide el uso de conectores mecánicos, la resina epoxídica OLY RESIN 20 HTG actúa como un puente de unión estructural de altísima adherencia, ideal para el pegado de «conectores en barra» de acero o fibra.
El Sistema Integrado: OLYMPUS-FLOOR
Los conectores forman parte del sistema de refuerzo aligerado de forjados, complementandose con:
- Mallas de Reparto: Uso de mallas de fibra de vidrio OLY MESH GLASS (sustituyendo al mallazo de acero pesado).
- Hormigones Aligerados: Aplicación de la gama OLY GROUT CLS, hormigones técnicos que reducen hasta un 40% el peso propio respecto a un hormigón convencional.
¿Necesita asesoramiento técnico para su proyecto? Como expertos en sistemas Olympus, realizamos estudios de cálculo y dimensionamiento de conectores para asegurar la máxima durabilidad de su intervención estructural.
¿QUIERES SABER MÁS SOBRE REFUERZOS ESTRUCTURALES DE FORJADOS?
F.A.Q – CONECTORES
La instalación de conectores es fundamental para crear una sección mixta colaborante
Sin ellos, la nueva losa de hormigón solo aporta peso adicional sin mejorar la resistencia estructural
Los conectores permiten que el soporte original y la nueva capa de compresión trabajen como un solo elemento, aumentando drásticamente la rigidez y la capacidad de carga del edificio
Conectores mecánicos (Gama OLY CONNECT): Son piezas de acero de alta resistencia que se fijan mediante atornillado directo (como el OLY CONNECT FLOOR WOOD para madera o CA para hormigón). Son rápidos de instalar y ofrecen una transmisión de esfuerzos inmediata.
Conectores químicos: Se basan en el uso de resinas de altas prestaciones, como la OLY RESIN 20 HTG, para fijar barras o elementos de conexión en perforaciones preexistentes
Se prefieren en soportes muy degradados o donde no se puede aplicar presión mecánica.
Sí. Para estructuras metálicas se utilizan conectores específicos que permiten la fijación en el ala superior de los perfiles (como IPN o IPE) sin necesidad de realizar soldaduras, lo que evita riesgos de incendio en obras de patrimonio y no altera las propiedades térmicas del acero original
El proceso es sencillo y técnico:
Se realiza un preforo con una broca de 11,5 mm de diámetro
Se introduce el conector mediante un atornillador de impulsos
Se asegura que la parte lisa del vástago quede correctamente posicionada para absorber el cortante
Aunque no es estrictamente obligatorio, es altamente recomendable. El uso de micro-hormigones como OLY GROUT CLS (en sus variantes de 1400 a 1800 kg/m³) reduce de forma significativa el peso propio que debe soportar la estructura antigua y los muros de carga, maximizando la seguridad del sistema.
La malla OLY MESH GLASS sustituye al tradicional mallazo de acero electrosoldado
Sus principales ventajas son que es totalmente inmune a la corrosión, es mucho más ligera y fácil de manipular en espacios reducidos, y evita la aparición de fisuras por retracción en la nueva losa
Sí. Los conectores y sistemas de Olympus cuentan con el marcado CE y están avalados por evaluaciones técnicas europeas (ETA) y certificaciones CVT, cumpliendo con todas las exigencias del Código Técnico de la Edificación (CTE) para la reparación y refuerzo estructural
